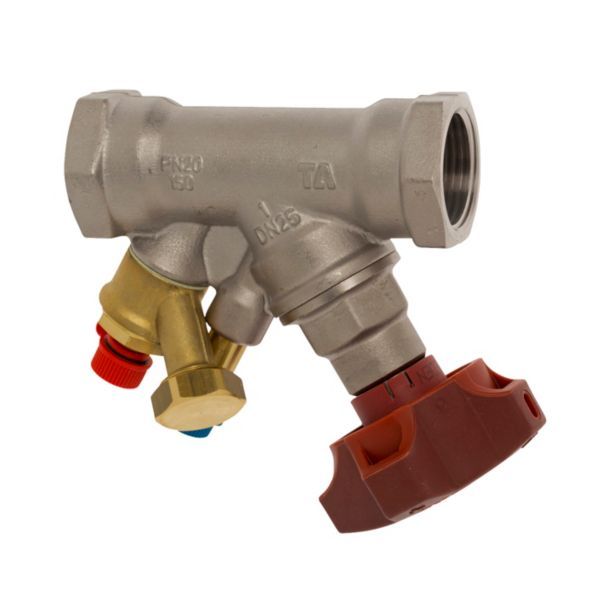

IMI TA STAD-D DN 20 strengreguleringsventil med aftap, kvs 5,39, til brugsvand (52 752-220)

1.527 kr. inkl. moms

IMI TA STAD-D er den manuelle balanceringsventil, du indregulerer og måler vandstrømmen med i et brugsvandsanlæg.

  • Dimension: DN 20, 3/4″ indvendigt gevind (G3/4)
  • Funktion: Forindstilling, måling, afspærring og aftap i én ventil
  • Godkendelse: Typegodkendt af RISE til brugsvandsanlæg
  • Håndhjul: Digitalt, med selvtættende måleudtag

Levering 1–3 hverdage

Varenummer (SKU): 406961106 Kategori:

Beskrivelse

STAD-D DN 20 er beregnet til brugsvandsanlæg og kan også bruges i vandbårne varme- og køleanlæg. Ventilhus, dæksel og kegle er af AMETAL® og overfladebehandlet med T.E.A. PLUS®, og ventilen er typegodkendt af RISE til brugsvandsanlæg (PN 25). Den har 3/4″ indvendigt gevind (G3/4) efter ISO 228, aftap og en Kvs-værdi på 5,39 m³/h ved et trykfald på 1 bar og fuldt åben ventil.

Fordele

  • Digitalt håndhjul: Den indstillede værdi kan aflæses direkte på håndhjulet, som ifølge IMI sikrer en nøjagtig indstilling.
  • Afspærring: Håndhjulet har afspærringsfunktion, og IMI oplyser, at der derfor ikke kræves en særskilt afspærringsventil.
  • Måling: De selvtættende måleudtag giver enkel til- og frakobling af måleudstyr.
  • Aftap: Ventilen har aftap med slutmuffe, så anlægget kan tømmes gennem ventilen.
  • Afzinkningsbestandigt materiale: Ventilen er af AMETAL®, som ifølge IMI giver ventilen længere levetid og mindsker risikoen for lækage.
  • Brugsvand: Overfladebehandlingen er beregnet til de ekstra høje krav, der stilles til brugsvandsanlæg.

Passer den til dit anlæg?

Bruges til

  • Indregulering, forindstilling, måling (Δp og flow), afspærring og aftap i brugsvandsanlæg.
  • Kan også bruges i vandbårne varme- og køleanlæg (vand og glykolblandet vand 0–57 %).
  • Typegodkendt af RISE (Research Institutes of Sweden) til brugsvandsanlæg (PN 25).

Sådan vælger du

Montering

  • Monteres i 3/4″ indvendigt gevind (G3/4) efter ISO 228; gevindlængden følger ISO 7/1.
  • Monteres i den anbefalede strømretning (pil på ventilhuset).
  • Aftapningen passer til 1/2″ slangeforskruning (G1/2) med pakning.
  • DN 10-20 kan tilsluttes glatte rør med KOMBI-koblinger, som bestilles separat.
  • Medfølger ikke: KOMBI-klemringskoblinger til glatte rør.
Til installatøren
  • Forindstilling: Åbn håndhjulet det ønskede antal omdrejninger, og skru derefter den indvendige spindel med uret i bund til stop med en 6-kantnøgle. Ventilen kan åbnes til 4,0; åbning ud over 4 omdrejninger giver ikke øget kapacitet.
  • Dimensionering: IMI anbefaler en håndhjulsindstilling i området 2,0 og opad, og at montering af turbulensskabende armaturer og pumper umiddelbart før ventilen undgås.
  • Kontrol af forindstilling: Luk ventilen, så indikeringen står på 0,0, og åbn den derefter til stop. Talskalaen viser forindstillingsværdien. Kan håndhjulet drejes til 4,0, er ventilen ikke forindstillet.
  • Monteringsretning: Monteres i den anbefalede strømretning (pil på huset). Ventilen kan monteres med omvendt gennemstrømning – de oplyste vandstrømme gælder også her, men afvigelserne bliver maks. 5 % større.
  • Turbulens: Turbulens fra fx en vinkel umiddelbart før ventilen giver en målefejl, som er størst i åben position og ved små trykfald; fejlen kan blive op til 20 % i de mest uheldige tilfælde.
  • Glatte rør: DN 10-20 kan tilsluttes glatte rør med KOMBI-klemringskoblinger (VVS-nr. 405188), som bestilles separat.
  • Medie og temperatur: Vand og glykolblandet vand (0–57 %), -20…120 °C. IMI oplyser, at maks. 150 °C kræver kontakt til deres salgskontor.
  • Måleudtag: Ved måling løsnes slutmuffen med pakning og hænger tilbage i sit fæstebånd; derefter føres målenålen gennem det selvtættende måleudtag.

Kv-værdier for STAD-D DN 20 ved forindstilling

Omdrejninger Kv (m³/h)
1,5 1,22
2 1,95
2,5 2,71
3 3,71
3,5 4,51
4 5,39

Kv-værdier fra IMI TA’s katalogblad for STAD-D. Kvs (helt åben ventil, 4,0 omdrejninger) er 5,39 m³/h ved et trykfald på 1 bar. IMI anbefaler indstillinger fra 2,0 omdrejninger og opad; katalogbladet angiver desuden Kv ved 0,5 og 1 omdrejning.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan kontrolleres forindstillingen?
Luk ventilen, så indikeringen står på 0,0, og åbn den derefter til stop. Talskalaen viser forindstillingsværdien. Kan håndhjulet drejes, så tallene viser 4,0, er ventilen ikke forindstillet.

Hvad betyder DN 20 og G3/4?
DN 20 er den nominelle dimension, og G3/4 er ventilens 3/4″ indvendige gevind efter ISO 228.

Hvad gør aftapningen godt for?
Aftapningen med slutmuffe passer til 1/2″ slangeforskruning (G1/2) med pakning, så anlægget kan tømmes uden en separat aftapningsventil.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeManuel balanceringsventil til brugsvand (STAD-D)
ModelIMI TA STAD-D DN 20 med aftap
TA kodenr.52 752-220
DimensionDN 20
TilslutningIndvendigt gevind G3/4 iht. ISO 228, gevindlængde iht. ISO 7/1
Kvs5,39 m³/h ved 1 bar trykfald, fuldt åben ventil
Forindstilling0–4,0 omdrejninger
TrykklassePN 25
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
VentilhusAMETAL® (hus og overdel)
VentilsædeSædetætning: O-ring i EPDM
VentilkegleAMETAL®
SpindelAMETAL®, spindeltætning: O-ring i EPDM
PakningTætning hus/overdel: O-ring i EPDM
GlideskiverPTFE
FjederRustfast stål
HåndhjulPolyamid og TPE
MåleudtagAMETAL® med tætninger i EPDM og hætter i polyamid og TPE
OverfladebehandlingT.E.A. (TERNARY ECO ALLOY) PLUS® på ventilhus, dæksel og kegle
MærkningHus: IMI, TA, PN 25/400 WWP, DN og tommeangivelse. Håndhjul: TA, STAD-D* og DN
AftapningAMETAL® med tætning i EPDM og fiber-armerede pakninger; passer til 1/2" slangeforskruning (G1/2) med pakning
Glatte rørKan tilsluttes glatte rør med KOMBI-klemringskoblinger (VVS-nr. 405188)
MålL 94 mm × H 100 mm
GodkendelseRISE (Research Institutes of Sweden), brugsvandsanlæg (PN 25)
Nettovægt0,64 kg
Mærke
Varenummer406961106
EAN5902276836060
