Beskrivelse

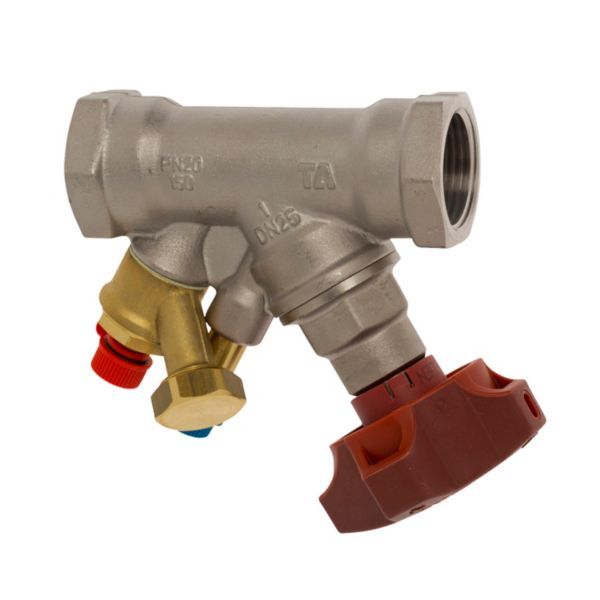

IMI TA STAD-D DN 25 er en manuel balanceringsventil til brugsvandsanlæg, som også kan bruges i vandbårne varme- og køleanlæg. Ventilhus, dæksel og kegle er overfladebehandlet med T.E.A. PLUS®, og ventilen er godkendt af RISE til brugsvandsanlæg (PN 25). Den har 1″ indvendigt gevind (G1 iht. ISO 228), aftap og en Kvs-værdi på 8,59 m³/h ved fuldt åben ventil og 1 bar trykfald.
Fordele
- Håndhjul: Den indstillede værdi aflæses direkte på det digitale håndhjul, så forindstillingen er let at kontrollere.
- Afspærring: Ventilen kan også bruges til afspærring, så en ekstra afspærringsventil ikke er nødvendig.
- Måleudtag: De selvtættende måleudtag gør det let at sætte måleudstyr på og tage det af igen.
- Aftap: Ventilen har aftap med slutmuffe og passer til 1/2″ slangeforskruning (G1/2) med pakning.
- Korrosion: AMETAL® er afzinkningsbestandig, hvilket ifølge IMI giver længere levetid og mindsker risikoen for lækage.
Passer den til dit anlæg?
Bruges til
- Indregulering, forindstilling, måling (Δp og flow), afspærring og aftap i brugsvandsanlæg.
- Kan også bruges i vandbårne varme- og køleanlæg (vand og glykolblandet vand 0–57 %).
- Godkendt af RISE (Research Institutes of Sweden) til brugsvandsanlæg (PN 25).
Sådan vælger du
- Denne variant: DN 25 (1″ indvendigt gevind, G1), Kvs 8,59 m³/h ved fuldt åben ventil og 1 bar trykfald, PN 25, med aftap.
- Mindre: STAD-D DN 15 (G1/2)
- Mindre: STAD-D DN 20 (G3/4)
- Større: STAD-D DN 32 (G1 1/4)
- Større: STAD-D DN 40 (G1 1/2)
- Til varme/køl: STAD DN 25
Montering
- Tilslutning: 1″ indvendigt gevind (G1 iht. ISO 228) i begge ender, gevindlængde iht. ISO 7/1.
- Monteres med vandstrømmen i den retning, IMI angiver som anbefalet strømretning.
- Aftapningen passer til 1/2″ slangeforskruning (G1/2) med pakning.
Til installatøren
- Forindstilling: luk ventilen til skala 0,0, åbn det beregnede antal omdrejninger, og skru den indvendige spindel med uret i bund med en 6-kantnøgle. Ventilen kan åbnes til 4,0 – yderligere åbning giver ikke øget kapacitet.
- Kontrol af forindstilling: luk ventilen (0,0) og åbn til stop – talskalaen viser forindstillingsværdien. Kan håndhjulet drejes til 4,0, er ventilen ikke forindstillet.
- IMI anbefaler at dimensionere, så håndhjulet står på 2,0 omdrejninger eller derover; det kan betyde en ventil, der er en til to dimensioner mindre end rørdimensionen, og giver ifølge IMI større nøjagtighed på indreguleringen.
- Nøjagtighed: ventilen kan monteres med omvendt gennemstrømning, og de oplyste vandstrømme gælder også her, men afvigelserne bliver op til 5 % større. Undgå pumper og turbulensskabende armaturer lige før ventilen – turbulens fra fx en vinkel kan give op til 20 % målefejl i de mest uheldige tilfælde.
- Kv: Kendes differenstrykket og den ønskede vandstrøm, beregnes Kv ud fra formel eller diagram. Flowberegningerne gælder vand ved +20 °C; for andre væsker med omtrent samme viskositet skal der korrigeres for vægtfylden.
- Lave temperaturer: IMI oplyser, at viskositeten stiger, og at laminar strømning kan optræde i ventilerne. Det giver en flowafvigelse, der øges i mindre ventiler, ved små forindstillinger og ved lave differenstryk; korrektionen udføres i dataprogrammet HySelect eller direkte i IMI’s indreguleringsinstrument.
- I dimensioneringssoftware (HySelect, HyTools) og indreguleringsinstrumentet TA-SCOPE hedder PN 25-udgaven STAD-D*.
- Medie: vand og glykolblandet vand (0–57 %). Arbejdstemperatur: -20…120 °C (op til 150 °C – kontakt IMI’s salgskontor).
Kv-værdier for STAD-D DN 25 ved forindstilling
| Omdrejninger | Kv (m³/h) |
|---|---|
| 1 | 1,03 |
| 1,5 | 2,13 |
| 2 | 3,64 |
| 2,5 | 5,26 |
| 3 | 6,65 |
| 3,5 | 7,79 |
| 4 | 8,59 |
Kv = m³/h ved et trykfald på 1 bar. Data fra producentens katalogblad.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA isoleringsskål til STAD(-D) DN 25, 1'' (52 189-625)327 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan kontrolleres forindstillingen?
Luk ventilen, så indikeringen står på 0,0, og åbn den derefter til stop. Talskalaen viser forindstillingsværdien. Kan håndhjulet drejes til 4,0, er ventilen ikke forindstillet.
Kan ventilen bruges i varmeanlæg, eller kun til brugsvand?
Den er godkendt af RISE til brugsvandsanlæg, men kan ifølge IMI også bruges i vandbårne varme- og køleanlæg.
Hvad passer aftapningen til?
Aftapningen med slutmuffe passer til 1/2″ slangeforskruning (G1/2) med pakning.
Kan ventilen erstatte en separat afspærringsventil?
Ja. Ventilen har en afspærringsfunktion, så en ekstra afspærringsventil ikke er nødvendig.
