Beskrivelse

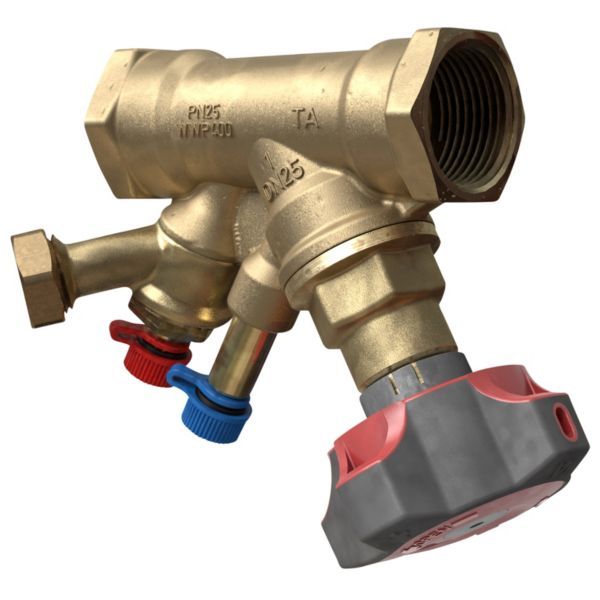

IMI TA STAD DN 50 er en manuel balanceringsventil i PN 25-udgaven til vandbårne varme- og køleanlæg. Ventilen har 2″ indvendigt gevind (G 2), aftap og en Kvs-værdi på 32,3 m³/h ved et trykfald på 1 bar og fuldt åben ventil. Indregulering, forindstilling, måling og afspærring klares i samme ventil.
Fordele
- Alt i én ventil: Forindstilling, måling, afspærring og aftap – IMI skriver, at der ikke kræves en særskilt afspærringsventil.
- Aflæsning: Forindstillingen ses direkte på det digitale håndhjul.
- Måleudtag: Selvtættende, så måleudstyret kan kobles til og fra.
- Materiale: Ventilhus, overdel og kegle i AMETAL®, IMI’s afzinkningsbestandige legering.
- Aftap: Passer til 1/2″ slangeforskruning (G 1/2) med pakning.
Passer den til dit anlæg?
Bruges til
- Indregulering, forindstilling, måling (Δp og flow) og afspærring i vandbårne varme- og køleanlæg.
- Medier: vand og glykolblandet vand (0–57 %). Til brugsvand henviser IMI i stedet til STAD-D.
Sådan vælger du
- Denne variant: DN 50 (indvendigt gevind G2), Kvs 32,3 m³/h ved fuldt åben ventil, PN 25, med aftap.
- Mindre: DN 32 (G1 1/4), Kvs 14,2 m³/h
- Mindre: DN 40 (G1 1/2), Kvs 19,3 m³/h
- Til brugsvand: STAD-D DN 50
Montering
- Tilslutning: 2″ indvendigt gevind (G 2) i begge ender, gevindlængde efter ISO 7/1.
- Monteres i den anbefalede strømretning (pil på huset). Ventilen kan monteres med omvendt gennemstrømning, men så bliver afvigelserne op til 5 % større.
- Aftapningen passer til 1/2″ slangeforskruning (G 1/2) med pakning.
Til installatøren
- Forindstilling: åbn håndhjulet det ønskede antal omdrejninger, og skru derefter den indvendige spindel med uret i bund med en 6-kantnøgle. Ventilen kan åbnes til 4,0 omdrejninger; en længere åbning giver ikke øget kapacitet.
- Dimensionering: IMI anbefaler, at indstillingen på håndhjulet bliver 2,0 omdrejninger eller mere, og at turbulensskabende armaturer og pumper undgås umiddelbart før ventilen – turbulens kan i uheldige tilfælde give op til 20 % målefejl.
- Driftsgrænser: PN 25, -20…120 °C (kortvarigt 150 °C), vand og glykolblandet vand (0–57 %).
- Godkendelse: VA-godkendt af ETA-Danmark.
Kv-værdier for STAD DN 50 ved forindstilling
| Omdrejninger | Kv (m³/h) |
|---|---|
| 0,5 | 2,62 |
| 1 | 4,10 |
| 1,5 | 6,76 |
| 2 | 11,4 |
| 2,5 | 15,8 |
| 3 | 21,5 |
| 3,5 | 27,0 |
| 4 | 32,3 |
Kv = m³/h ved et trykfald på 1 bar. Data fra producentens katalogblad.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA isoleringsskål til STAD(-D) DN 50, 2'' (52 189-650)425 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan kontrolleres forindstillingen?
Luk ventilen, så indikeringen står på 0,0, og åbn den derefter til stop. Talskalaen viser forindstillingsværdien. Kan håndhjulet drejes til 4,0, er ventilen ikke forindstillet.
Kan STAD bruges til brugsvand?
Til brugsvand henviser IMI til STAD-D.
Hvilket gevind har ventilen?
2″ indvendigt gevind (G 2) i begge ender.
Skal jeg også bruge en afspærringsventil?
Nej. IMI skriver, at STAD’s afspærringsfunktion ikke kræver en særskilt afspærringsventil.
Dokumentation
- Brochure Katalogblad STAD PDF · 859 KB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
