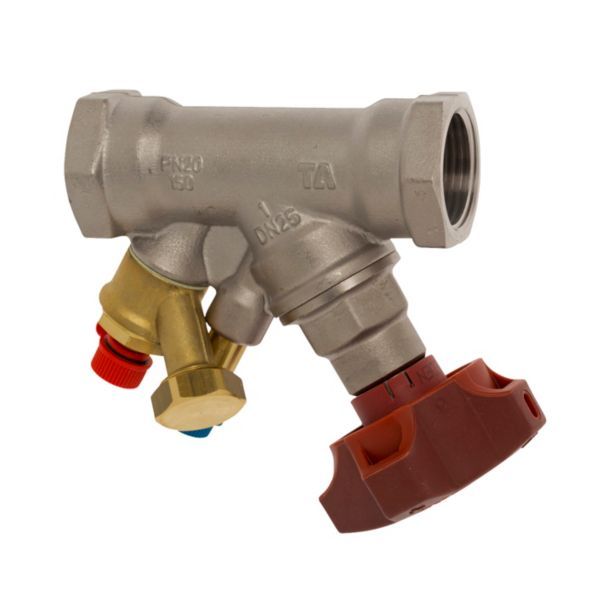

IMI TA STAD-D DN 50 strengreguleringsventil med aftap, kvs 32,3, til brugsvand (52 752-250)

3.340 kr. inkl. moms

Manuel balanceringsventil til brugsvandsanlæg, også velegnet til vandbårne varme- og køleanlæg, med aftap.

  • Type: Manuel balanceringsventil STAD-D DN 50, med aftap.
  • Tilslutning: 2″ indvendigt gevind (G2), begge ender.
  • Kapacitet: Kvs 32,3 m³/h ved fuldt åben ventil.
  • Funktioner: Indregulering, forindstilling, måling af differenstryk og flow, afspærring og aftap.

Levering 1–3 hverdage

Varenummer (SKU): 406961112 Kategori:

Beskrivelse

IMI TA STAD-D DN 50 er en manuel balanceringsventil til brugsvandsanlæg, som også kan bruges i vandbårne varme- og køleanlæg. Ventilhus, dæksel og kegle er overfladebehandlet med T.E.A. PLUS®, og ventilen er godkendt af RISE til brugsvandsanlæg (PN 25). Den har 2″ indvendigt gevind (G2), aftap og en Kvs-værdi på 32,3 m³/h.

Fordele

  • Håndhjul: Den indstillede værdi kan læses direkte på det digitale håndhjul.
  • Afspærring i samme ventil: IMI oplyser, at ventilen også kan afspærre, så der ikke kræves en særskilt afspærringsventil.
  • Måleudtag: Måleudtagene er selvtættende, så måleudstyret kan sættes på og tages af.
  • Aftap i ventilen: Aftappen har slutmuffe og passer til en ½″ slangeforskruning med pakning.
  • Til brugsvand: IMI angiver, at overfladebehandlingen med T.E.A. PLUS® er beregnet til de ekstra høje krav i brugsvandsanlæg, og ventilen er godkendt af RISE til brugsvandsanlæg.

Passer den til dit anlæg?

Bruges til

  • Manuel balancering af brugsvandsanlæg.
  • Kan også bruges i vandbårne varme- og køleanlæg.
  • Vand og glykolblandet vand (0–57 %).

Sådan vælger du

Montering

  • 2″ indvendigt gevind (G2) i begge ender; aftap med 1/2″ slangeforskruning (G1/2).
  • IMI anbefaler en forindstilling på håndhjulet på 2,0 eller derover for den mest nøjagtige indregulering.
  • Medfølger: Aftap med slutmuffe og pakning.
  • Medfølger ikke: Unbraconøgle 3 mm til indregulering og 5 mm til aftap, Isoleringskappe (EPP).

Sådan virker den

Ventilen forindstilles ved at åbne håndhjulet det ønskede antal omdrejninger og derefter skrue den indvendige spindel med uret i bund med en 6kt nøgle. Ventilen kan åbnes til 4,0 omdrejninger; længere åbning giver ikke øget kapacitet.

Til installatøren
  • Dimensionering: IMI anbefaler, at ventilen dimensioneres, så indstillingen på håndhjulet bliver 2,0 eller derover, for den mest nøjagtige indregulering – i nogle tilfælde bør man derfor vælge en ventil en til to dimensioner mindre end rørdimensionen.
  • Placering: Undgå turbulensskabende armaturer og pumper umiddelbart før ventilen. IMI oplyser, at turbulens fra fx en vinkel kan give en målefejl på op til 20 % i de mest uheldige tilfælde, og at nøjagtigheden er størst ved åben ventil.
  • Omvendt gennemstrømning: Ventilerne kan monteres med omvendt gennemstrømning. De oplyste vandstrømme gælder også her, men afvigelserne bliver op til 5 % større.
  • Temperatur: IMI angiver maks. arbejdstemperatur 120 °C og min. arbejdstemperatur -20 °C. For anvendelse op til 150 °C henviser IMI til IMI’s eget salgskontor.
  • Medie: Vand og glykolblandet vand (0–57 %). Flowberegningerne gælder vand ved 20 °C; for andre væsker med nogenlunde samme viskositet (≤ 20 cSt) skal der kun korrigeres for vægtfylden, og ved lave temperaturer kan laminar strømning give en flowafvigelse, som IMI korrigerer for i deres dataprogram HySelect.
  • Betegnelse i software: I HySelect, HyTools og indreguleringsinstrumentet TA-SCOPE hedder PN 25-udgaven af STAD-D “STAD-D*”.
  • Isoleringskappe: IMI angiver isoleringskapperne (EPP) til varme/køl med maks. arbejdstemperatur 120 °C og min. arbejdstemperatur 12 °C.

Kv-værdier for STAD-D DN 50 ved forindstilling

Omdrejninger Kv (m³/h)
0,5 2,62
1 4,10
1,5 6,76
2 11,4
2,5 15,8
3 21,5
3,5 27,0
4 32,3

Kv = vandmængde i m³/h ved et trykfald på 1 bar. IMI TA’s egne Kv-værdier for DN 50.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan kontrolleres forindstillingen?
Luk ventilen, så indikeringen står på 0,0, og åbn den derefter til stop. Talskalaen viser forindstillingsværdien. Kan håndhjulet drejes til 4,0, er ventilen ikke forindstillet.

Kan ventilen bruges som afspærringsventil?
Ja, STAD-D har en afspærringsfunktion, så en særskilt afspærringsventil ikke er nødvendig.

Hvilket medie kan ventilen bruges til?
Vand og glykolblandet vand (0–57 %), ifølge producentens katalogblad. Den bruges til brugsvandsanlæg samt vandbårne varme- og køleanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeManuel balanceringsventil til brugsvand (STAD-D)
ModelIMI TA STAD-D DN 50 med aftap
TA kodenr.52 752-250
DimensionDN 50
Tilslutning2" indvendigt gevind (G2) iht. ISO 228, gevindlængde iht. ISO 7/1
Kvs32,3 m³/h (ved 1 bar trykfald, fuldt åben ventil)
Forindstilling0–4,0 omdrejninger
TrykklassePN 25
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
Ventilhus og overdelAMETAL®
VentilkegleAMETAL®
SpindelAMETAL®
MåleudtagAMETAL®
AftapningAMETAL®
GlideskiverPTFE
FjederRustfast stål
HåndhjulPolyamid og TPE
HætterPolyamid og TPE
Tætninger (hus/overdel, sæde, spindel)O-ring i EPDM
AftapningstætningEPDM
AftapningspakningFiber-armeret
OverfladebehandlingT.E.A. (TERNARY ECO ALLOY) PLUS®
Mærkning af husIMI, TA, PN 25/400 WWP, DN og tommeangivelse; DN 50 også CE
Mærkning af håndhjulTA, STAD-D* og DN
AftapPasser til G1/2 slangeforskruning med pakning
Mål L / H155 / 120 mm
GodkendelseRISE (Research Institutes of Sweden), brugsvandsanlæg (PN 25)
Nettovægt2,1 kg
Mærke
Varenummer406961112
EAN5902276836107
