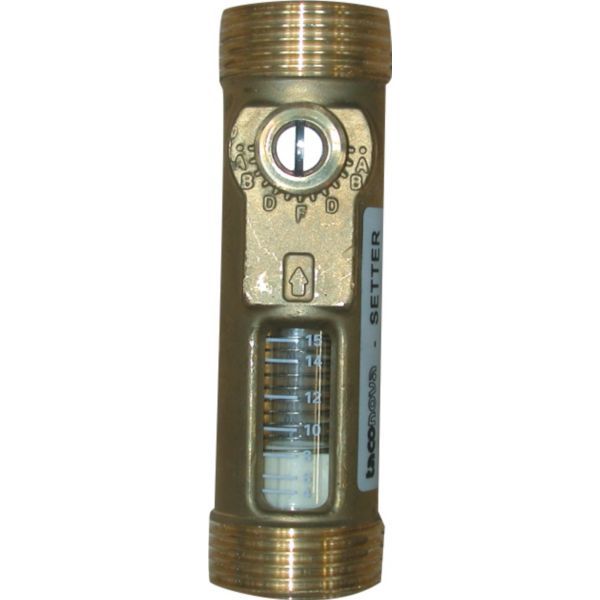

Taconova Taco-Setter Inline reguleringsventil 1”. Kvs 5,0

808 kr. inkl. moms

Strengreguleringsventil med indbygget flowmåler til hydraulisk afbalancering af rørinstallationer til drikkevand, varme og kølesystemer.

  • Tilslutning: 1″ udvendigt gevind (G 1) i begge ender
  • Måleområde: 4,0–15,0 l/min
  • Aflæsning: Vandmængden aflæses direkte i l/min i skueglasset

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 407022208 Kategori:

Beskrivelse

Taconova TacoSetter Inline 100 er en strengreguleringsventil i messing med indbygget flowmåler til hydraulisk afbalancering og flowkontrol i rørinstallationer til drikkevand, varme og kølesystemer. Vandmængden aflæses direkte i l/min i skueglasset, uden tabeller eller måleinstrumenter. Denne udgave har 1″ udvendigt gevind (G 1) i begge ender og et måleområde på 4,0–15,0 l/min.

Fordele

  • Indregulering: Vandmængden kan indreguleres uden tabeller eller måleinstrumenter.
  • Afspærring: Ventilen kan afspærres, og indstillingen kan aflæses på indstillingsskalaen.
  • Tryktab: Lille tryktab og stor kv-værdi – kVS 5,0 m³/h.
  • Montering: Kan monteres vandret, skråt og lodret, når pilen følger flowretningen.
  • Medier: Til centralvarmevand, brugsvand og vandblandinger med op til 50 % korrosions- og frostvæsker.

Passer den til dit anlæg?

Bruges til

  • Hydraulisk afbalancering og flowkontrol i rørinstallationer til drikkevand, varme og kølesystemer.
  • Taconova nævner bygningstyper som enfamiliehuse og flerfamiliehuse, plejehjem og hospitaler, hoteller, restauranter og erhvervskøkkener, skoler og idrætsanlæg samt erhvervs- og industribygninger.

Sådan vælger du

  • Denne variant: DN 20, 1″ udvendigt gevind (G 1), 4,0–15,0 l/min, kVS 5,0.

Montering

  • Tilslutning: 1″ udvendigt gevind (G 1) i begge ender.
  • Ventilen kan installeres vandret, skråt og lodret. Pilen skal følge flowretningen, og der skal være adgang til justeringsskruen.
  • Reguleringsskruen justeres med en kærvskruetrækker.
Til installatøren
  • Montering: Ventilen kan installeres vandret, skråt og lodret. Pilen skal følge flowretningen, og der skal være adgang til justeringsskruen.
  • Funktion: Flowmålingen bygger på et svømmerlegeme med modfjeder, integreret i ventilhuset. Reguleringsskruen justeres med en kærvskruetrækker, og aflæsningsmærket er underkanten af svømmerlegemet.
  • Driftsgrænser: Maks. driftstryk 10 bar, maks. driftstemperatur 100 °C.
  • Målenøjagtighed: ±10 % af visning.
  • Frostvæske: For TacoSettere op til DN 25 findes et separat diagram med korrektionskurver for frostvæske og antikorrosionsmidler; korrektion er ikke nødvendig ved større dimensioner, da afvigelsen ligger inden for måletolerancen.
  • Godkendelser: KTW-BWGL, DIN EN 16421 (W270), ACS, PZH.

Tilbehør

Ofte stillede spørgsmål

Hvordan aflæses flowet?
Direkte i l/min i skueglasset – aflæsningsmærket er underkanten af svømmerlegemet.

Kan ventilen bruges med glykol?
Ja, i vandblandinger med almindelige korrosions- og frostvæsker op til 50 %. For TacoSettere op til DN 25 findes et separat diagram med korrektionskurver.

Hvordan monteres ventilen?
Vandret, skråt eller lodret – pilen skal følge flowretningen, og der skal være adgang til justeringsskruen.

Dokumentation

Tekniske data fra producentens officielle materiale (www.kierulff.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeStrengreguleringsventil med flowmåler
ModelTacoSetter Inline 100
Producentens varenr.223.1300.000
DimensionDN 20
Tilslutning1" udvendigt gevind (G 1) i begge ender
Kvs5,0 m³/h
Flowområde4,0–15,0 l/min
Målenøjagtighed±10 % af visning
Maks. driftstryk10 bar
Maks. driftstemperatur100 °C
MedieCentralvarmevand, brugsvand, vand med op til 50 % frostvæske
VentilhusMessing
SkueglasVarmebestandig, slagfast kunststof
PakningEPDM
GodkendelseKTW-BWGL, DIN EN 16421 (W270), ACS, PZH
Mærke
Varenummer407022208
EAN5706561850256
Vægt0,324 kg
