Beskrivelse

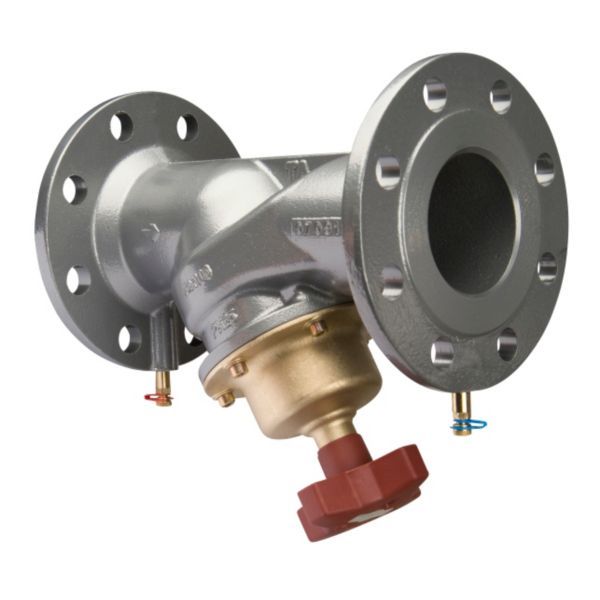

IMI TA STAF DN 150 er en manuel balanceringsventil med flanger til vandbårne varme- og køleanlæg. Ventilhuset er i støbejern EN-GJL-250 (GG 25), og ventilen klarer indregulering, forindstilling, måling af differenstryk og vandstrøm samt afspærring. Den indstillede værdi kan læses af på det digitale håndhjul, og Kvs-værdien er 400 m³/h ved 1 bar trykfald og fuldt åben ventil.
Fordele
- Digitalt håndhjul: Den indstillede værdi kan let aflæses på håndhjulet, som ifølge IMI sikrer en nøjagtig indstilling.
- Selvtættende måleudtag: IMI angiver, at det sikrer enkel til- og frakobling af måleudstyr.
- Trykaflastet kegle: IMI angiver, at den aflastede kegle nødvendiggør betydeligt mindre moment for at afspærre ventilen.
- Flere funktioner i samme ventil: Du indregulerer, forindstiller, måler og afspærrer med det samme ventilhus.
- Indre dele i AMETAL®: Overdel, kegle og spindel er i IMI’s afzinkningsbestandige legering, og keglen er PTFE-belagt.
- Spindelforlænger medfølger: Spindlen kan forlænges, så der bliver mere plads til isolering, hvis det er nødvendigt.
Passer den til dit anlæg?
Bruges til
- Indregulering, forindstilling, måling og afspærring i vandbårne varme- og køleanlæg med flangetilslutning.
- STAF i støbejern findes i DN 65-150 (PN 16). Medier: vand og glykolblandet vand med 0–57 % glykol.
Sådan vælger du
- Denne variant: STAF DN 150 i støbejern, PN 16, flanger, Kvs 400 m³/h ved 1 bar trykfald og fuldt åben ventil.
- Mindre: STAF DN 125, Kvs 294 m³/h
- Er differenstrykket og den ønskede vandstrøm kendt, beregnes Kv ud fra formel eller diagram i katalogbladet.
- Måleudtag R3/8 × 101 mm – IMI angiver det til DN 65-400
Montering
- Flanger iht. ISO 7005-2 / EN 1092-2 og byggelængde iht. ISO 5752 serie 1 / EN 558-1 serie 1.
- Monteres i den anbefalede strømretning – pilen er støbt i huset – og med IMI’s anbefalede afstande omkring ventilen for at undgå turbulens.
- Håndhjulets nulstilling er kalibreret fra fabrikken og skal ikke ændres.
- Medfølger: Spindelforlængersæt (giver højde 333 mm i stedet for 273 mm).
- Medfølger ikke: Isoleringskappe til DN 150 (tilbehør), Unbraconøgle til låsning af indstillingen (tilbehør).
Til installatøren
- Dimensionering: Er differenstrykket (Δp) og den ønskede vandstrøm kendt, beregnes Kv ud fra formel eller diagram i katalogbladet. Derefter læses antallet af omdrejninger på håndhjulet af i Kv-tabellen for DN 150.
- Flowberegninger: Gælder for vand ved +20 °C. Ved lave temperaturer kan laminar strømning give flowafvigelser; IMI angiver, at korrektionen udføres i dataprogrammet HySelect eller direkte i IMI’s indreguleringsinstrument.
- Rørføring: IMI angiver i katalogbladet anbefalede afstande omkring ventilen for at undgå turbulens, målt i gange ventilens DN.
- Flanger og byggelængde: ISO 7005-2 / EN 1092-2; byggelængde iht. ISO 5752 serie 1 / EN 558-1 serie 1.
- Overfladebehandling: Epoxylakeret (DN 20-200).
- Konstruktion: Boltet overdel (STAF, støbejern).
- Medier og driftsgrænser: Vand og glykolblandet vand (0–57 % glykol). Maks. arbejdstemperatur 120 °C, min. arbejdstemperatur -10 °C.
- CE-mærkning: STAF (PN 16) DN 65-150 er CE-mærket.
- Mærkning på huset: TA, PN, DN, pil for strømretning, materialebetegnelse og støbedato (år, måned, dag).
- Software: I HySelect, HyTools og indreguleringsinstrumentet TA-SCOPE er STAF DN 65-150 navngivet STAF*.
- Håndhjulets nulstilling er kalibreret fra fabrikken og skal ikke ændres.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA måleudtag R3/8 L 101 mm til STAF DN 65-150 / STAF-SG DN 65-400 (52 179-608)292 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke funktioner har ventilen?
Indregulering, forindstilling, måling af differenstryk og vandstrøm samt afspærring.
Hvilke medier må ventilen bruges til?
Vand og glykolblandet vand med 0–57 % glykol. IMI angiver en maks. arbejdstemperatur på 120 °C og en min. arbejdstemperatur på -10 °C.
Følger spindelforlænger med?
Ja. IMI oplyser, at et forlængersæt leveres med på ventiler i DN 65-150, så spindlen kan forlænges og give mere plads til isolering.
Kan ventilen isoleres?
Ja. Spindlen kan forlænges med det medfølgende sæt, og IMI har præfabrikerede isoleringskapper i EPP til DN 150 som tilbehør.
Hvordan beregnes den rigtige indstilling?
Er differenstrykket og den ønskede vandstrøm kendt, beregnes Kv ud fra formel eller diagram i katalogbladet. Derefter læses antallet af omdrejninger på håndhjulet af i Kv-tabellen for DN 150.
Dokumentation
- Brochure Katalogblad STAF/STAF-SG PDF · 1,6 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
