Beskrivelse

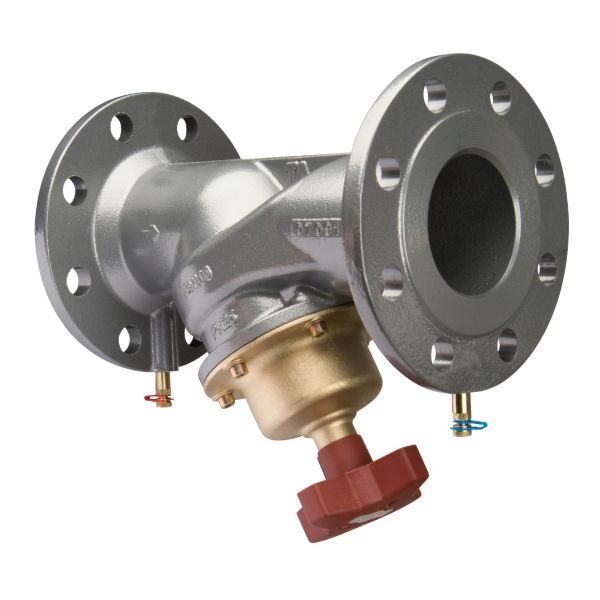

IMI TA STAF DN 80 er en manuel balanceringsventil med flanger til vandbårne varme- og køleanlæg. Ventilhuset er i støbejern EN-GJL-250 (GG 25), og ventilen klarer indregulering, måling af differenstryk og flow, forindstilling og afspærring. Det digitale håndhjul med sideaflæsning gør det let at aflæse og indstille den ønskede værdi. Kvs-værdien er 123 m³/h ved fuldt åben ventil.
Fordele
- Aflæsning fra flere vinkler: Håndhjulet kan drejes, så sidevisningen kan læses i tre forskellige positioner.
- Måling: Selvtættende måleudtag sikrer enkel til- og frakobling af måleudstyr.
- Materialer: Overdel, kegle og spindel i AMETAL® – IMI’s afzinkningsbestandige legering.
- Spindelforlænger: Et forlængersæt følger med, så der er mere plads til isolering.
Passer den til dit anlæg?
Bruges til
- Indregulering, forindstilling, måling og afspærring i vandbårne varme- og køleanlæg med flangetilslutning.
- STAF i støbejern dækker DN 65-150 (PN 16). Medier: vand og glykolblandet vand (0–57 %).
Sådan vælger du
- Denne variant: STAF DN 80 i støbejern, PN 16, flanger, Kvs 123 m³/h ved fuldt åben ventil.
- Mindre: STAF DN 65, Kvs 85 m³/h
- Større: STAF DN 100, Kvs 185 m³/h
- Kendes Δp og ønsket vandstrøm, beregnes Kv ud fra formel eller diagram i databladet (eller i IMI’s HySelect).
- Uden indregulering får kredse tæt på pumpen typisk for meget vand og kredse langt fra pumpen for lidt, så rummene bliver ujævnt varme eller kølede.
Montering
- Flanger iht. ISO 7005-2 / EN 1092-2 og byggelængde iht. ISO 5752 serie 1 / EN 558-1 serie 1.
- Monteres i den anbefalede strømretning (pil på huset) og med den anbefalede afstand til andre komponenter for at undgå turbulens.
- Huset er mærket med TA, PN, DN, pil for strømretning, materialebetegnelse og støbedato.
- Håndhjulets nulstilling er kalibreret fra fabrikken og skal ikke ændres.
- Medfølger: Spindelforlænger (DN 65-150).
Til installatøren
- Forindstilling: Håndhjulet viser den indstillede værdi digitalt; på DN 65-100 kan den også aflæses fra siden. Der er 8 omdrejninger mellem helt lukket og helt åben på DN 65-150.
- Måling: Selvtættende måleudtag til tilslutning af indreguleringsinstrument for differenstryk og flow. Ved måling løsnes slutmuffen med pakning og hænger tilbage i sit fæstebånd, hvorefter målenålen føres gennem måleudtaget.
- Kvs: 123 m³/h gælder ved et trykfald på 1 bar og fuldt åben ventil.
- Dimensionering: Kendes Δp og den ønskede vandstrøm, beregnes Kv ud fra formel eller diagram i katalogbladet.
- Flowberegning: IMI angiver, at beregningerne gælder for vand ved +20 °C. Ved lave temperaturer kan laminar strømning give en flowafvigelse, som korrigeres i HySelect eller direkte i IMI’s indreguleringsinstrument.
- Afstandskrav: IMI angiver en anbefalet afstand til andre komponenter før og efter ventilen for at undgå turbulens, der giver unøjagtig måling.
- Driftsgrænser: -10…120 °C; medier vand og glykolblandet vand (0–57 % glykol).
- Spindelforlænger: Medfølger til DN 65-150 og giver mere plads til isolering.
- Trykaflastet kegle: IMI angiver den aflastede kegle (mindre moment ved afspærring) og PTFE-belagt kegle for DN 100-400 – ikke for DN 80.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA måleudtag R3/8 L 101 mm til STAF DN 65-150 / STAF-SG DN 65-400 (52 179-608)292 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke funktioner har ventilen?
Indregulering, måling (differenstryk og flow), forindstilling og afspærring.
Hvilke medier må ventilen bruges til?
Vand og glykolblandet vand med 0–57 % glykol, ved -10…120 °C.
Følger spindelforlænger med?
Ja, til STAF i DN 65-150 medfølger et forlængersæt.
Hvad betyder Kvs 123?
Kvs er vandstrømmen i m³/h ved et trykfald på 1 bar og fuldt åben ventil.
