Beskrivelse

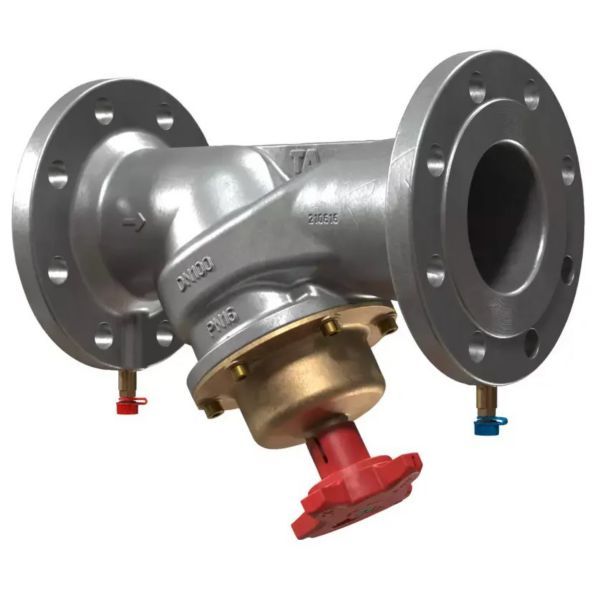

IMI TA STAF DN 100 er en manuel balanceringsventil med flanger til vandbårne varme- og køleanlæg. Ventilhuset er i støbejern EN-GJL-250 (GG 25), og overdel, kegle og spindel er i AMETAL®, som er IMI’s afzinkningsbestandige legering. IMI angiver Kvs til 185 m³/h ved et trykfald på 1 bar og fuldt åben ventil.
Fordele
- Sideaflæsning: Håndhjulet til DN 65-150 kan aflæses både fra oven og fra siden, så indstillingen er nem at læse fra alle vinkler.
- Selvtættende måleudtag: Sikrer enkel til- og frakobling af måleudstyr.
- Trykaflastet kegle: Keglen er aflastet på DN 100-400, så der skal betydeligt mindre moment til at lukke ventilen.
- Afzinkningsbestandigt: Overdel, kegle og spindel er i AMETAL®, IMI’s afzinkningsbestandige legering.
- Alt-i-én: Samme ventil bruges til indregulering, til måling og til at lukke strengen.
- Spindelforlænger: Et forlængersæt leveres med på DN 65-150, så spindlen kan forlænges og give plads til isolering.
Passer den til dit anlæg?
Bruges til
- Indregulering, forindstilling, måling og afspærring i vandbårne varme- og køleanlæg med flangetilslutning.
- STAF i støbejern dækker DN 65-150 (PN 16). Medier: vand og glykolblandet vand (0–57 %).
Sådan vælger du
- Denne variant: STAF DN 100 i støbejern, PN 16, flanger, Kvs 185 m³/h ved fuldt åben ventil.
- Mindre: STAF DN 80, Kvs 123 m³/h
- Større: STAF DN 125, Kvs 294 m³/h
- Kendes Δp og den ønskede vandstrøm, beregnes Kv ud fra formel eller diagram (eller i IMI’s HySelect).
- IMI TA måleudtag R3/8, længde 101 mm, til STAF DN 65-400
Montering
- Flanger iht. ISO 7005-2 / EN 1092-2 og byggelængde iht. ISO 5752 serie 1 / EN 558-1 serie 1.
- Monteres i den anbefalede strømretning (pil på huset) og med den anbefalede afstand til andre komponenter for at undgå turbulens.
- Håndhjulets nulstilling er kalibreret og skal ikke ændres.
- Medfølger: Spindelforlænger (inkluderet i ventiler DN 65-150).
- Medfølger ikke: Måleudstyr/indreguleringsinstrument (bestilles separat), Isoleringskapper (separat produkt).
Sådan virker den
Ventilen forindstilles på håndhjulet, hvor den indstillede værdi kan aflæses digitalt. Med et indreguleringsinstrument tilsluttet de selvtættende måleudtag måles differenstryk og flow, så strengen kan indreguleres.
IMI angiver en anbefalet afstand til andre komponenter før og efter ventilen for at undgå turbulens, og huset er mærket med pil for strømretning.
Til installatøren
- Målenøjagtighed: IMI’s kurve for afvigelser i vandstrømme ved forskellige forindstillinger gælder ventiler monteret i anbefalet strømretning med normale rørtilslutninger.
- Flowberegningerne gælder vand ved +20 °C. Andre væsker med stort set samme viskositet som vand (≤ 20 cSt) korrigeres kun for vægtfylden. Ved lave temperaturer bliver viskositeten højere, og laminar strømning kan give en flowafvigelse, som korrigeres med HySelect eller direkte i indreguleringsinstrumentet.
- Forindstilling: Ventilen lukkes helt (skala 0,0), åbnes det ønskede antal omdrejninger, og den indvendige spindel skrues derefter med urets retning i bund med en unbraconøgle.
- Antal omdrejninger mellem helt åben og lukket stilling er 8 for DN 65-150.
- I software (HySelect, HyTools) og i indreguleringsinstrumentet TA-SCOPE er STAF DN 65-150 navngivet som ‘STAF*’.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA måleudtag R3/8 L 101 mm til STAF DN 65-150 / STAF-SG DN 65-400 (52 179-608)292 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke funktioner har ventilen?
Indregulering, forindstilling, måling af differenstryk og flow samt afspærring.
Hvilke medier må ventilen bruges til?
Vand og glykolblandet vand med en glykolandel på 0–57 %, ved -10…120 °C.
Følger spindelforlænger med?
Ja. Et forlængersæt leveres med i STAF-ventiler i DN 65-150.
Følger måleudstyret med?
Nej. Indreguleringsinstrumentet bestilles separat; ventilen har selvtættende måleudtag til det.
Hvor mange omdrejninger er der fra lukket til helt åben?
8 omdrejninger på DN 65-150, og Kvs 185 m³/h gælder ved fuldt åben ventil.
Dokumentation
- Brochure Katalogblad STAF/STAF-SG PDF · 1,6 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
