Beskrivelse

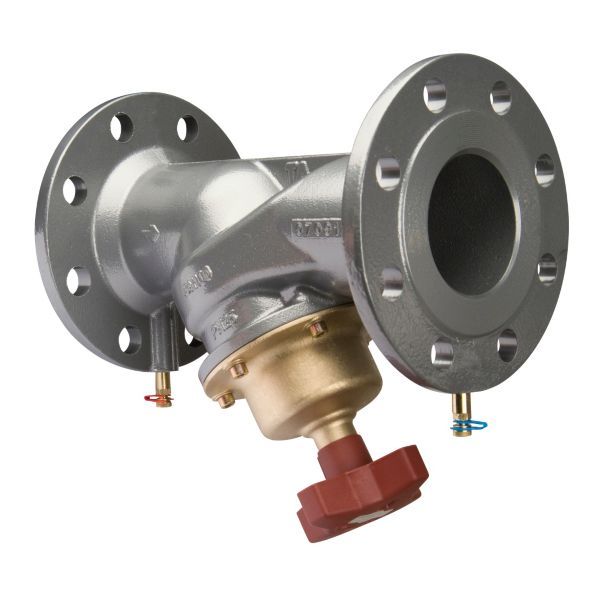

IMI TA STAF DN 125 er en manuel balanceringsventil i støbejern til vandbårne varme- og køleanlæg, med flanger iht. EN 1092-2. Ventilen samler indregulering, måling af differenstryk og flow, forindstilling og afspærring i ét hus, og Kvs-værdien er 294 m³/h ved et trykfald på 1 bar og fuldt åben ventil. Byggelængden er 400 mm, og arbejdstemperaturen er -10…120 °C.
Fordele
- Fire funktioner i én ventil: Indregulering, forindstilling, måling og afspærring sidder i samme ventilhus.
- Aflæsning: Det digitale håndhjul viser forindstillingen og kan vises i tre positioner (DN 65-150).
- Måleudtag: Selvtættende måleudtag gør til- og frakobling af måleudstyr enkel.
- Afspærring: Keglen er trykaflastet, og IMI angiver, at afspærring derfor kræver betydeligt mindre moment.
- Isolering: Spindelforlænger følger med, så spindlen kan forlænges og give mere plads til isolering.
Passer den til dit anlæg?
Bruges til
- Indregulering, måling, forindstilling og afspærring i vandbårne varme- og køleanlæg med flangetilslutning.
- STAF i støbejern dækker DN 65-150 (PN 16). Medier: vand og glykolblandet vand (0–57 %).
Sådan vælger du
- Denne udgave: STAF DN 125, PN 16, flanger, Kvs 294 m³/h ved fuldt åben ventil.
- Mindre: STAF DN 100, Kvs 185 m³/h
- Større: STAF DN 150, Kvs 400 m³/h
Montering
- Flanger iht. ISO 7005-2 / EN 1092-2, byggelængde iht. ISO 5752 serie 1 / EN 558-1 serie 1.
- Monteres i den markerede strømretning (pil på huset) og med anbefalet afstand til andre komponenter for at undgå turbulens.
- Spindelforlænger til DN 65-150 følger med og giver plads til isolering.
- Medfølger: spindelforlænger (forlængersæt til DN 65-150).
- Medfølger ikke: isoleringskapper (tilbehør med egne varenumre), unbraconøgle til låsning af indstillingen (tilbehør).
Til installatøren
- Reguleringsfunktioner: Indregulering, måling (differenstryk/flow via selvtættende måleudtag), forindstilling (digitalt håndhjul, 8 omdrejninger mellem helt åben og lukket) og afspærring (trykaflastet kegle).
- Placering: Overhold IMI’s anbefalede afstand til andre komponenter før og efter ventilen for at undgå turbulens.
- Strømretning: Monteres i den anbefalede strømretning, som er markeret med en pil på huset; IMI’s afvigelseskurver gælder for ventiler monteret sådan og med normale rørtilslutninger.
- Håndhjulets nulstilling er kalibreret fra fabrikken og skal ikke ændres.
- Driftsgrænser: Arbejdstemperatur -10…120 °C, vand og glykolblandet vand (0–57 %).
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA måleudtag R3/8 L 101 mm til STAF DN 65-150 / STAF-SG DN 65-400 (52 179-608)292 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke funktioner har ventilen?
Indregulering, måling (differenstryk og flow), forindstilling og afspærring.
Hvilke medier må ventilen bruges til?
Vand og glykolblandet vand med 0–57 % glykol, ved -10…120 °C.
Følger spindelforlænger med?
Ja, til STAF i DN 65-150 medfølger en spindelforlænger.
Hvordan aflæser jeg forindstillingen?
På det digitale håndhjul, som på DN 65-150 også kan aflæses fra siden i tre positioner.
Hvor lang er ventilen, og hvor meget vejer den?
Byggelængden er 400 mm og vægten 25,5 kg.
Dokumentation
- Brochure Katalogblad STAF/STAF-SG PDF · 1,6 MB
