Beskrivelse

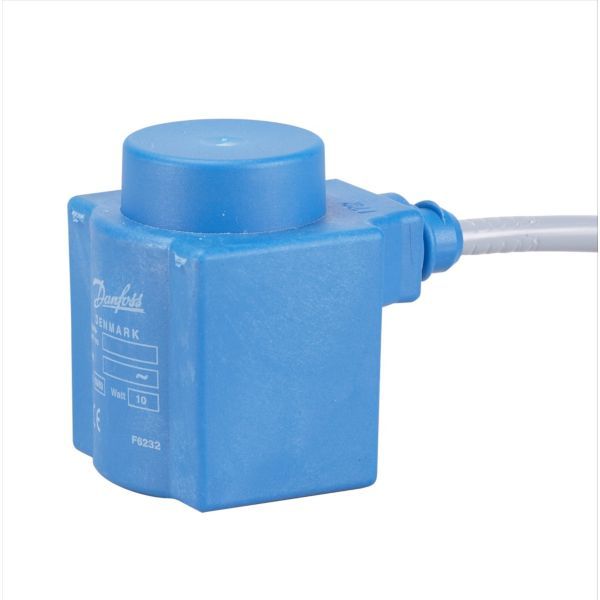

Danfoss BF240AS er en clip-on spole til Danfoss magnetventiler, til 240 V AC/50 Hz med 1 m fastmonteret 3-leder kabel. Spolen er indstøbt og har kapsling IP67, og Danfoss angiver omgivelsestemperaturer fra -40 til 80 °C. Spole og ventil sælges hver for sig.
Fordele
- Montering uden værktøj: Clip-on-spolen kan ifølge Danfoss sættes på ventilen helt uden værktøj.
- Fast kabel: Spolen har 1 m fastmonteret 3-leder kabel i stedet for klemkasse.
- Fugt og temperatursvingninger: Viklingen er indstøbt, og kapslingen er IP67 – Danfoss angiver lang levetid, også under ekstreme forhold.
- Brandbare kølemidler: Spolen er ifølge Danfoss valideret til anlæg med bl.a. R290, R32 og R1234yf efter ISO 5149 og IEC 60335.
Passer den til dit anlæg?
Bruges til
- Danfoss magnetventiler til køle-, frost- og airconditionanlæg, der styres med 240 V AC.
Sådan vælger du
- Denne variant: BF240AS – 240 V AC, 1 m kabel
- DC-spole med klemkasse: BE230DS
- 230 V AC med 8 m kabel: BF230AS
Montering
- Monteres af elinstallatør/kølemontør på ventilens ankerrør.
Til installatøren
- Montering: Udføres af elinstallatør/kølemontør på ventilens ankerrør. Danfoss’ installationsvejledning kræver, at O-ringen sidder på ventilen, så der ikke trænger fugt ind i spolen, og at strømmen er afbrudt, når spolen tages af.
- Ventiltyper: Ifølge Danfoss’ datablad passer BF240AS-spolen til normalt lukkede (NC) EVR-ventiler i størrelserne EVR 2 til EVR 40.
- Sikring: Danfoss’ installationsvejledning angiver, at der altid skal sidde en sikring foran spolen – mærkestrøm det dobbelte af spolens og middel træghed – for at undgå kortslutning.
- Brandbare kølemidler: Den 13,5 mm store spole (IP65/67) er ifølge Danfoss’ installationsvejledning valideret til anlæg med R152A, R32, R290, R600, R600a, R1234yf og R1234ze efter ISO 5149 og IEC 60335 (ref. IEC/EN 60079-15) – men er ikke verificeret til ATEX, IECEx eller IEC 60079-serien (zone 2).
- Tredjepartsgodkendelse: I lande, hvor sikkerhedsstandarder ikke er en fast del af sikkerhedssystemet, anbefaler Danfoss, at installatøren får en tredjepartsgodkendelse af anlæg med brandbart kølemiddel.
- Forureningsgrad: Spolen må ifølge Danfoss kun bruges i omgivelser med højst forureningsgrad 2.
Se alle tekniske specifikationer →
Passer til
- Danfoss EVR 3 magnetventil, lodde 1/4″
- Danfoss EVR 3 magnetventil, lodde 3/8″
- Danfoss EVR 3 magnetventil, flare 3/8″
Ofte stillede spørgsmål
Hvilke magnetventiler passer spolen til?
Ifølge Danfoss’ datablad passer BF240AS-spolen til normalt lukkede EVR-ventiler i størrelserne EVR 2 til EVR 40.
Kan spolen bruges med brandbare kølemidler som R290 eller R32?
Ja. Den 13,5 mm store spole (IP65/67) er ifølge Danfoss valideret til anlæg med R152A, R32, R290, R600, R600a, R1234yf og R1234ze efter ISO 5149 og IEC 60335 (ref. IEC/EN 60079-15) – men den er ikke verificeret til ATEX, IECEx eller IEC 60079-serien (zone 2).
Hvilken standard opfylder spolen?
Danfoss’ produktside angiver overensstemmelse med EN 60730-1.
Dokumentation
- Datablad Solenoid coil type BB, BE, BF, BG, and BN PDF · 881 KB
- Datablad Solenoid coils Type BA, BD, BB, BE, BF, BG, BN, BO, BJ, BX, BY, BQ, AM, AZ, AS and AP PDF · 10,9 MB
- Installationsvejledning Solenoid coil Types BB, BE, BF, BG, and BN PDF · 627 KB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
