Beskrivelse

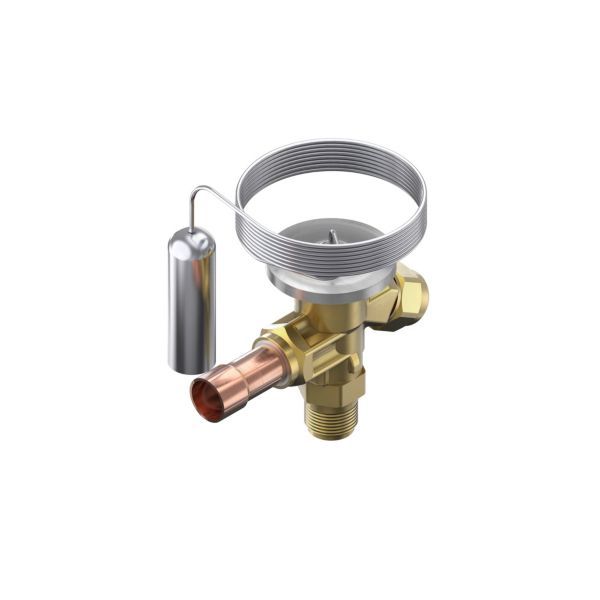

Danfoss T 2 er en termostatisk ekspansionsventil med indvendig trykudligning, der styrer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til kølemiddel R448A eller R449A og har 3/8″ flare-tilgang og 1/2″ loddeafgang. Dysen (orifice assembly) er udskiftelig, så kapaciteten kan tilpasses anlægget, og filteret kan renses eller udskiftes.
Fordele
- Udskiftelig dyse: Dysen kan skiftes, så kapaciteten kan matches til anlægget, og filteret kan renses eller udskiftes.
- Anvendelsesområde: Ifølge Danfoss passer ventilen lige godt til frost-, køle- og airconditionanlæg.
- Varmgasafrimning: Ventilen kan klare de påvirkninger, der normalt opstår ved varmgasafrimning.
- Ventilkegle og sæde: Danfoss angiver, at ventilkegle og sæde er af en speciallegering med særligt gode slidegenskaber for at sikre lang levetid.
- Rustfri føler: Føleren er i rustfrit stål og fastgøres med Danfoss’ patenterede følerbånd til hurtig, nem og pålidelig montering.
Passer den til dit anlæg?
Bruges til
- Frost-, køle- og airconditionanlæg med tørre fordampere og kølemiddel R448A eller R449A.
Sådan vælger du
- Denne variant: T 2 til R448A/R449A, 3/8″ flare × 1/2″ lodde, fordampningstemperatur -40…10 °C (Range N).
- Andet kølemiddel: T2 R407C
- Andet kølemiddel: T2 R404A/R507A
- Andet kølemiddel: T2 R134a/R513A
Montering
- Føleren fastgøres med det medfølgende Danfoss-patenterede følerbånd.
- Flowretningen er vist med en præget pil på ventilhuset (vinkelløb).
- Dysesæt (orifice assembly) bestilles separat efter kapacitetsbehovet og medfølger ikke.
- Medfølger: følerbånd.
- Medfølger ikke: dysesæt (orifice assembly) med dyse og filter, flaremøtrikker (egne varenumre hos Danfoss).
Til installatøren
- Trykudligning: Denne udgave (T 2) har indvendig trykudligning. Anlæg med væskefordelere skal ifølge Danfoss altid bruge ekstern trykudligning (TE 2-udgaven).
- Overhedning: Justerbar; fra fabrik statisk overhedning (SS) 4 °C.
- Følerens maks. temperatur: 100 °C, når ventilen er installeret, og 60 °C, når elementet ikke er monteret.
- Fordampningstemperaturområde (Range N): -40…10 °C – det er kølemidlets fordampningstemperatur, ikke mediets temperatur i røret.
- MOP: Databladets MOP-kolonne er “–” for 068Z3729, så denne udgave leveres uden MOP. Danfoss beskriver MOP som en begrænsning, der beskytter kompressormotoren mod for højt fordampningstryk.
Se alle tekniske specifikationer →
Varianter
- T2 til R407C, 3/8″ flare × 1/2″ lodde
- T2 til R134a/R513A, 3/8″ flare × 1/2″ lodde
- T2 til R404A/R507A, 3/8″ flare × 1/2″ lodde
- T2 til R134a/R513A, flare × flare
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket kølemiddel er ventilen til?
Denne udgave af T 2 er til kølemiddel R448A eller R449A. Danfoss sælger også T 2 til R407C, R134a/R513A og R404A/R507A.
Hvad betyder “Range N -40…10 °C”?
Range N er det fordampningstemperaturområde, ventilen er beregnet til – ikke mediets temperatur i røret. Ifølge Danfoss dækker Range N fra -40 til 10 °C.
Følger dysen med ventilen?
Nej. T 2 leveres som termostatisk element med følerbånd. Dysesættet (orifice assembly) og flaremøtrikker bestilles separat efter behov.
Hvilke tilslutninger har ventilen?
Tilgangen er 3/8″ flare, og afgangen er 1/2″ lodde.
