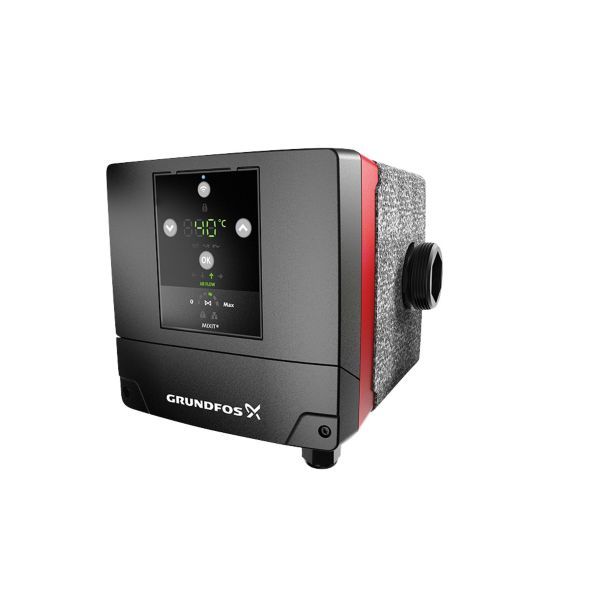

Grundfos MIXIT DYNAMIC blandesløjfeunit 25-6.3 L NRV

17.595 kr. inkl. moms

Færdig blandesløjfe til varme- og køleanlæg: ventil, aktuator, regulator og følere i én enhed, der styrer fremløbstemperaturen og pumpen.

  • Tilslutning: 1 1/2″ udvendigt gevind (G 1 1/2)
  • Kvs-værdi: 6,3 m³/h – vælges efter blandesløjfens dimensionerende flow
  • Tryk-uafhængig regulering: DYNAMIC har balancering og energimåling fra fabrikken
  • App-styring: Bluetooth til opsætning og overvågning i Grundfos GO Remote; MIXIT styrer pumpen trådløst
  • Medfølger: Fabriksmonteret kontraventil (NRV) og isoleringsskåle til varme- og køleanlæg

Levering 1–3 hverdage

Varenummer (SKU): 380991025 Kategori:

Beskrivelse

Grundfos MIXIT DYNAMIC 25-6,3 L NRV er en færdig blandesløjfeenhed til varme- og køleanlæg, hvor fremløbstemperaturen skal styres – fx radiatorer, gulvvarme, ventilationsflader og køling. Ventil, aktuator, regulator samt temperatur- og flowfølere er samlet i én enhed, som sammen med en MAGNA3- eller TPE3-pumpe udgør hele blandesløjfen. Denne udgave har Kvs 6,3, 1 1/2″ udvendigt gevind (G 1 1/2) og B-porten mod venstre.

Fordele

  • Alt-i-én: Ventil, aktuator, regulator og følere sidder i én præfabrikeret enhed, og der skal kun to strømkabler til, før MIXIT-systemet virker.
  • Trykkompensering: Svinger differenstrykket på primærsiden, kompenserer DYNAMIC-udgaven, så reguleringen ikke bliver langsom og temperaturen ikke svinger. Energiforbruget måles samtidig automatisk.
  • Færre kabler: MIXIT styrer MAGNA3- eller TPE3-pumpen trådløst, så der ikke skal trækkes signalkabler mellem ventil og pumpe.
  • Opsætning i app: Grundfos GO Remote er gratis til iOS og Android og guider dig gennem anlægstype, to- eller trevejsdrift og pumpens indstilling.
  • Kan udvides: Et CONNECT-opgraderingskort kobler MIXIT til bygningens CTS-anlæg via BACnet eller Modbus.
  • Adgang til overvågning: Energiforbruget kan følges i Grundfos BuildingConnect Free Monitoring.

Passer den til dit anlæg?

Bruges til

  • Blandesløjfer i varme- og køleanlæg, hvor fremløbstemperaturen skal styres: radiatorvarme, gulvvarme, ventilationsaggregater (varmeflader), køling og kombineret varme/køl.
  • Grundfos retter MIXIT mod opvarmning og aircondition i erhvervsejendomme. Kan køre som selvstændig blandesløjfe eller som delsystem under et CTS-anlæg (BMS).

Sådan vælger du

Montering

  • Monteres i rørene med 1 1/2″ udvendigt gevind (G 1 1/2).
  • Pumpen (MAGNA3 eller TPE3) bestilles separat. Grundfos angiver MAGNA3 med produktionskode fra 4319 og frem (model D, E og senere).
  • Kontraventilen (NRV) er monteret fra fabrikken i gevindudgaverne DN 25-32. Isoleringsskåle til varme- og køleanlæg følger med.
  • Opsætningen sker i Grundfos GO Remote-appen, hvor en guide definerer anlægstype, to- eller trevejsdrift og pumpens indstilling. Bagefter kan sætpunktet ændres og temperaturerne læses på betjeningspanelet.
  • Enheden er beregnet til indendørs installation i et tørt miljø.
  • Medfølger: Fabriksmonteret kontraventil (NRV), Isoleringsskåle til varme- og køleanlæg.
  • Medfølger ikke: MAGNA3- eller TPE3-pumpe (bestilles separat), MIXIT CONNECT-opgraderingskort (tilbehør), Udeføler til vejrkurve og sommerstop (tilbehør).
Til installatøren
  • Betjening: Sætpunktet for den blandede fremløbstemperatur kan ændres direkte på betjeningspanelet med op/ned-tasterne, i Grundfos GO Remote eller via feltbus. Feltbus kræver CONNECT-opgraderingen. Panelet kan låses og låses op fra Grundfos GO Remote.
  • Konfiguration: Opsætningsguiden i Grundfos GO Remote definerer anlægstype og kredstype, om MIXIT skal arbejde som to- eller trevejsventil, pumpens reguleringsform samt driftspunkt og følerindgange.
  • Standardfunktioner: Temperaturregulering, overophedningsbeskyttelse til gulvvarme, forvarmning og frostbeskyttelse af varmeflader, frostbeskyttelse ved køling, ekstern sætpunktsænkning til radiatoranlæg, vejrkurve, ecoprogram og sommerstop.
  • Balanceringsfunktioner: DYNAMIC-udgaven kan begrænse primærflow, returtemperatur, termisk effekt og differenstemperatur.
  • Ekstern start/stop: Den digitale indgang DI5 giver ekstern start/stop af både MIXIT og pumpen. Ved ekstern stop lukker MIXIT ventilen, og pumpen stopper.
  • Vejrkompensering: Vejrkurve og sommerstop kræver et udetemperatursignal – fra en udeføler (tilbehør) eller via feltbus.
  • Trådløs kommunikation: MIXIT har to radioer – GLoWPAN til kommunikationen mellem MIXIT og pumpen og Bluetooth Low Energy (BLE) til Grundfos GO Remote.
  • Placering: Grundfos anbefaler højst 0,5 m mellem MIXIT og pumpen og kræver fri plads på alle sider: 200 mm over og under og 100 mm til hver side samt for og bag.
  • Omgivelser: Produktet er beregnet til indendørs installation i et tørt miljø og må ikke monteres direkte i aggressive omgivelser som indendørs svømmehaller, vedvarende kystmiljø eller steder, hvor der kan dannes saltsyreholdige aerosoler.
  • Vandkvalitet: I varmeanlæg skal vandet opfylde den gældende standard for vandkvalitet efter lokale regler. Viskositeten skal være højst 2 cSt, for at flowmålingen er præcis ved alle flow. Produktet er ikke beregnet til drikkevand.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke pumper kan MIXIT styre?
MAGNA3 enkelt- og dobbeltpumper med produktionskode fra 4319 (model D, E og nyere) samt TPE3 og TPE3 D. Pumpen styres trådløst af MIXIT.

Skal jeg bruge app til at sætte den op?
Ja. Den første opsætning – anlægstype, to- eller trevejsdrift, pumpens reguleringsform og følerindgange – sker med en guide i Grundfos GO Remote, der er gratis til iOS og Android. Bagefter kan sætpunktet ændres på betjeningspanelet.

Hvad er forskellen på MIXIT og MIXIT DYNAMIC?
DYNAMIC har fra fabrikken tryk-uafhængig regulering, balanceringsfunktioner (fx flowgrænse) og energimåling. En almindelig MIXIT kan opgraderes til DYNAMIC senere via Grundfos GO Remote.

Hvad betyder L og R?
Retningen på B-porten (venstre eller højre). Denne variant har B-porten mod venstre.

Kan MIXIT kobles på CTS?
Ja, med CONNECT-opgraderingen kobles MIXIT til bygningens CTS via BACnet eller Modbus.

Dokumentation

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeBlandesløjfeenhed (ventilenhed med aktuator og regulator)
ModelMIXIT DYNAMIC 25-6,3 L NRV, version B
Grundfos produktnr.99524563
DimensionDN 25
Tilslutning1 1/2" udvendigt gevind, G 1 1/2
Kvs6,3 m³/h (ved 1 bar trykfald fra port A til AB)
TrykklassePN 10
Flowområde0,3–3,5 m³/h
B-portVenstre (L)
Maks. driftstryk10 bar
Maks. differenstryk2,5 bar ved normal drift og lukning (5 bar ved positionering)
Medietemperatur0…90 °C (kortvarigt op til 110 °C, ikke kogende)
Omgivelsestemperatur0…50 °C
MedieVand, vand/glykol med op til 50 % glykol eller vand/ethylen med op til 50 % ethylen. Ikke til drikkevand
KontraventilJa, fabriksmonteret (NRV)
Tryk-uafhængig reguleringJa (DYNAMIC)
VentilhusStøbejern EN-GJS-500-7, CED-belagt
PakningO-ringe i EPDM (EP70)
Forsyningsspænding1 × 230 V ± 10 %, 50 Hz
Effekt P18 W nominelt (2,5–15 W)
Strømforbrug0,1 A
KapslingsklasseIPX4D
BeskyttelsesklasseI
TF-klasseTF110
InstallationsstedIndendørs, tørt miljø
GodkendelseCE
OprindelseslandUngarn (HU)
Mærke
Varenummer380991025
EAN5713830497364
Vægt6,87 kg
