Beskrivelse

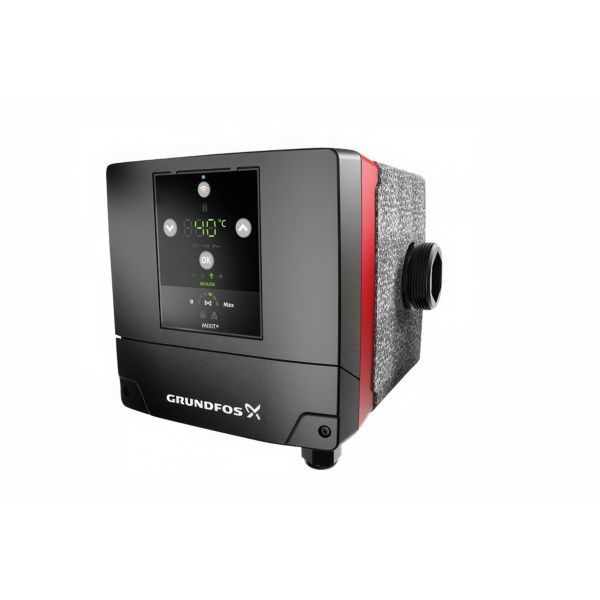

Grundfos MIXIT DYNAMIC 25-6,3 R NRV er en færdig blandesløjfeenhed til varme- og køleanlæg, hvor fremløbstemperaturen skal styres – fx radiatorer, gulvvarme, ventilationsflader og køling. Ventil, aktuator, regulator samt temperatur- og flowfølere er samlet i én enhed, som sammen med en MAGNA3- eller TPE3-pumpe udgør hele blandesløjfen. Denne udgave har Kvs 6,3, 1 1/2″ udvendigt gevind (G 1 1/2) og B-porten mod højre.
Fordele
- Alt-i-én: Ventil, aktuator, regulator og følere sidder i én præfabrikeret enhed, og der skal kun to strømkabler til, før MIXIT-systemet virker.
- Trykkompensering: Svinger differenstrykket på primærsiden, kompenserer DYNAMIC-udgaven, så reguleringen ikke bliver langsom og temperaturen ikke svinger. Energiforbruget måles samtidig automatisk.
- Færre kabler: MIXIT styrer MAGNA3- eller TPE3-pumpen trådløst, så der ikke skal trækkes signalkabler mellem ventil og pumpe.
- Opsætning i app: Grundfos GO Remote er gratis til iOS og Android og guider dig gennem anlægstype, to- eller trevejsdrift og pumpens indstilling.
- Kan udvides: Et CONNECT-opgraderingskort kobler MIXIT til bygningens CTS-anlæg via BACnet eller Modbus.
- Adgang til overvågning: Energiforbruget kan følges i Grundfos BuildingConnect Free Monitoring.
Passer den til dit anlæg?
Bruges til
- Blandesløjfer i varme- og køleanlæg, hvor fremløbstemperaturen skal styres: radiatorvarme, gulvvarme, ventilationsaggregater (varmeflader), køling og kombineret varme/køl.
- Grundfos retter MIXIT mod opvarmning og aircondition i erhvervsejendomme. Kan køre som selvstændig blandesløjfe eller som delsystem under et CTS-anlæg (BMS).
Sådan vælger du
- Denne variant: MIXIT DYNAMIC 25-6,3 R NRV, Kvs 6,3 m³/h, 1 1/2″ udvendigt gevind (G 1 1/2), PN 10, B-port mod højre.
- MIXIT DYNAMIC 25-6,3 L NRV (Kvs 6,3, B-port venstre)
- MIXIT DYNAMIC 25-10 L NRV (Kvs 10, B-port venstre)
- MIXIT DYNAMIC 25-10 R NRV (Kvs 10, B-port højre)
- Grundfos dimensionerer ventilen ud fra det beregnede Kv for anlæggets dimensionerende flow og vælger den MIXIT, hvis Kvs-område passer. Find to af tre størrelser: varme-/kølebehov (kW), sekundært flow og sekundær temperaturdifferens.
- Skal MIXIT tilsluttes et CTS-anlæg via BACnet eller Modbus: CONNECT-opgradering
- Pumpe: Grundfos MAGNA3, fx MAGNA3 25-60 – kontrollér at pumpens produktionskode er fra 4319 eller senere
Montering
- Monteres i rørene med 1 1/2″ udvendigt gevind (G 1 1/2).
- Pumpen (MAGNA3 eller TPE3) bestilles separat. Grundfos angiver MAGNA3 med produktionskode fra 4319 og frem (model D, E og senere).
- Kontraventilen (NRV) er monteret fra fabrikken i gevindudgaverne DN 25-32. Isoleringsskåle til varme- og køleanlæg følger med.
- Opsætningen sker i Grundfos GO Remote-appen, hvor en guide definerer anlægstype, to- eller trevejsdrift og pumpens indstilling. Bagefter kan sætpunktet ændres og temperaturerne læses på betjeningspanelet.
- Enheden er beregnet til indendørs installation i et tørt miljø.
- Medfølger: Fabriksmonteret kontraventil (NRV), Isoleringsskåle til varme- og køleanlæg.
- Medfølger ikke: MAGNA3- eller TPE3-pumpe (bestilles separat), MIXIT CONNECT-opgraderingskort (tilbehør), Udeføler til vejrkurve og sommerstop (tilbehør).
Til installatøren
- Betjening: Sætpunktet for den blandede fremløbstemperatur kan ændres direkte på betjeningspanelet med op/ned-tasterne, i Grundfos GO Remote eller via feltbus. Feltbus kræver CONNECT-opgraderingen. Panelet kan låses og låses op fra Grundfos GO Remote.
- Konfiguration: Opsætningsguiden i Grundfos GO Remote definerer anlægstype og kredstype, om MIXIT skal arbejde som to- eller trevejsventil, pumpens reguleringsform samt driftspunkt og følerindgange.
- Standardfunktioner: Temperaturregulering, overophedningsbeskyttelse til gulvvarme, forvarmning og frostbeskyttelse af varmeflader, frostbeskyttelse ved køling, ekstern sætpunktsænkning til radiatoranlæg, vejrkurve, ecoprogram og sommerstop.
- Balanceringsfunktioner: DYNAMIC-udgaven kan begrænse primærflow, returtemperatur, termisk effekt og differenstemperatur.
- Ekstern start/stop: Den digitale indgang DI5 giver ekstern start/stop af både MIXIT og pumpen. Ved ekstern stop lukker MIXIT ventilen, og pumpen stopper.
- Vejrkompensering: Vejrkurve og sommerstop kræver et udetemperatursignal – fra en udeføler (tilbehør) eller via feltbus.
- Trådløs kommunikation: MIXIT har to radioer – GLoWPAN til kommunikationen mellem MIXIT og pumpen og Bluetooth Low Energy (BLE) til Grundfos GO Remote.
- Placering: Grundfos anbefaler højst 0,5 m mellem MIXIT og pumpen og kræver fri plads på alle sider: 200 mm over og under og 100 mm til hver side samt for og bag.
- Omgivelser: Produktet er beregnet til indendørs installation i et tørt miljø og må ikke monteres direkte i aggressive omgivelser som indendørs svømmehaller, vedvarende kystmiljø eller steder, hvor der kan dannes saltsyreholdige aerosoler.
- Vandkvalitet: I varmeanlæg skal vandet opfylde den gældende standard for vandkvalitet efter lokale regler. Viskositeten skal være højst 2 cSt, for at flowmålingen er præcis ved alle flow. Produktet er ikke beregnet til drikkevand.
Se alle tekniske specifikationer →
Varianter
- MIXIT DYNAMIC 25-6.3 L NRV (B-port venstre, Kvs 6,3)
- MIXIT DYNAMIC 25-10 L NRV (B-port venstre, Kvs 10)
- MIXIT DYNAMIC 25-10 R NRV (B-port højre, Kvs 10)
Tilbehør
Grundfos MIXIT CONNECT opgraderingskort. 1 licens3.673 kr. inkl. moms+
Grundfos MAGNA3 25-40 cirkulationspumpe 180 mm, 1 1/2'' (97924244)5.112 kr. inkl. moms+
Grundfos MAGNA3 25-60 180 cirkulationspumpe, 1 1/2'' (97924245)6.071 kr. inkl. moms+
Grundfos MAGNA3 25-80 180 cirkulationspumpe, 1 1/2'' (97924246)6.922 kr. inkl. moms+
Grundfos MAGNA3 25-100 180 cirkulationspumpe, 1 1/2'' (97924247)7.586 kr. inkl. moms+
Grundfos MAGNA3 25-120 180 cirkulationspumpe, 1 1/2'' (97924248)9.485 kr. inkl. moms+
Grundfos MAGNA3 32-40 180 cirkulationspumpe, 2'' (97924254)6.983 kr. inkl. moms+
Grundfos MAGNA3 32-60 180 cirkulationspumpe, 2'' (97924255)7.567 kr. inkl. moms+
Grundfos unionsæt med muffe, G 1 1/2 / Rp 1, støbejern (99672022)122 kr. inkl. moms+
Grundfos unionsæt, G 1 x G 1 1/2, messing (529972)161 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke pumper kan MIXIT styre?
MAGNA3 enkelt- og dobbeltpumper med produktionskode fra 4319 (model D, E og nyere) samt TPE3 og TPE3 D. Pumpen styres trådløst af MIXIT.
Skal jeg bruge app til at sætte den op?
Ja. Den første opsætning – anlægstype, to- eller trevejsdrift, pumpens reguleringsform og følerindgange – sker med en guide i Grundfos GO Remote, der er gratis til iOS og Android. Bagefter kan sætpunktet ændres på betjeningspanelet.
Hvad er forskellen på MIXIT og MIXIT DYNAMIC?
DYNAMIC har fra fabrikken tryk-uafhængig regulering, balanceringsfunktioner (fx flowgrænse) og energimåling. En almindelig MIXIT kan opgraderes til DYNAMIC senere via Grundfos GO Remote.
Hvad betyder L og R?
Retningen på B-porten (venstre eller højre). Denne variant har B-porten mod højre.
Kan MIXIT kobles på CTS?
Ja, med CONNECT-opgraderingen kobles MIXIT til bygningens CTS via BACnet eller Modbus.
Dokumentation
- Dokument Data booklet MIXIT (PDF, engelsk) PDF · 20,5 MB
